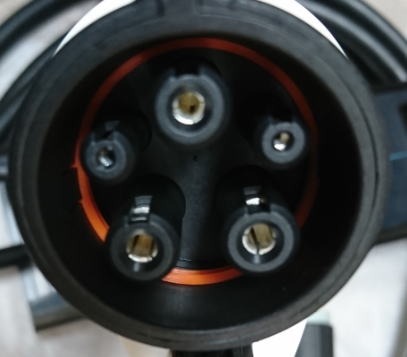

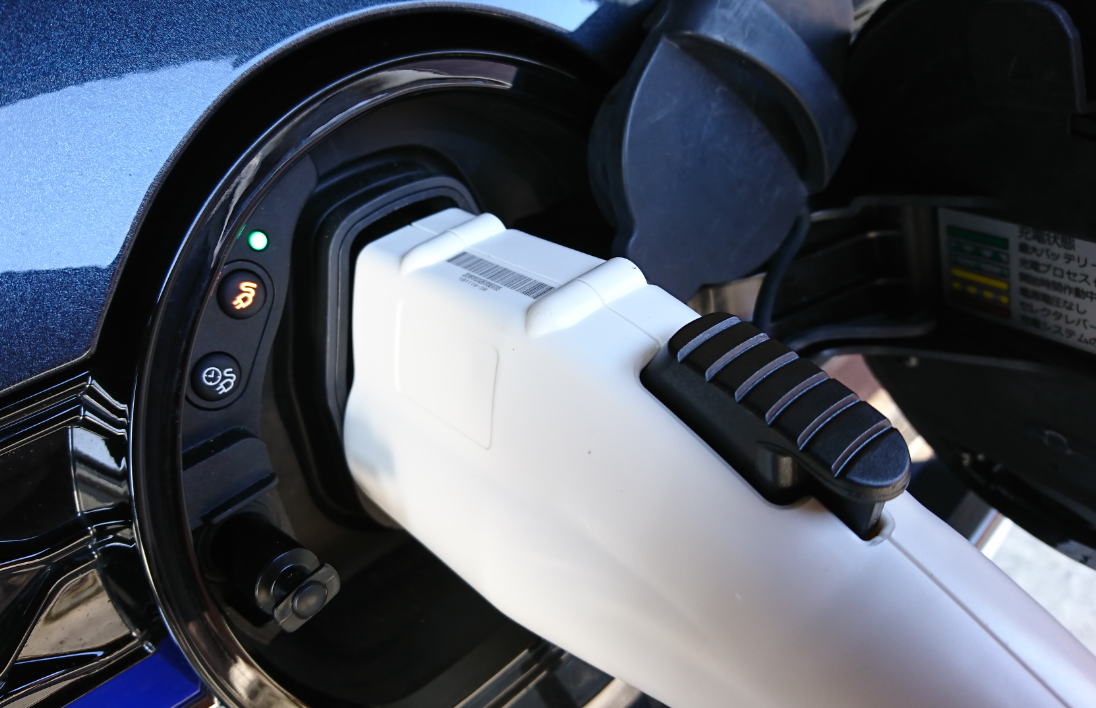

日本国内で販売されている国産・輸入車のEV/PHEVのSAE J1772 Type１インレット規格の普通充電用カップラーに適合し、100Vおよび200Vのどちらの電源からも最大16Aで充電可能なコストパフォーマンスに優れたLevel 1規格のチャージャー

＜特徴 : EVSE-16＞
■　100V および　200Vの両電圧対応　（100Vプラグ変換アダプター付属）

■　付属のキーホルダー型ICタグをタッチする事で、充電モードを6A、10A、16Aに切替えが可能で、車両側での面倒な設定が不要です。車両側を常に最大電流で充電できるように設定しておけば、外出先では最大値充電、自宅ガレージでは100V 10A程度でのバッテリーいたわり充電が可能で、チャージャー側で充電電流を設定できるのは非常に便利です。

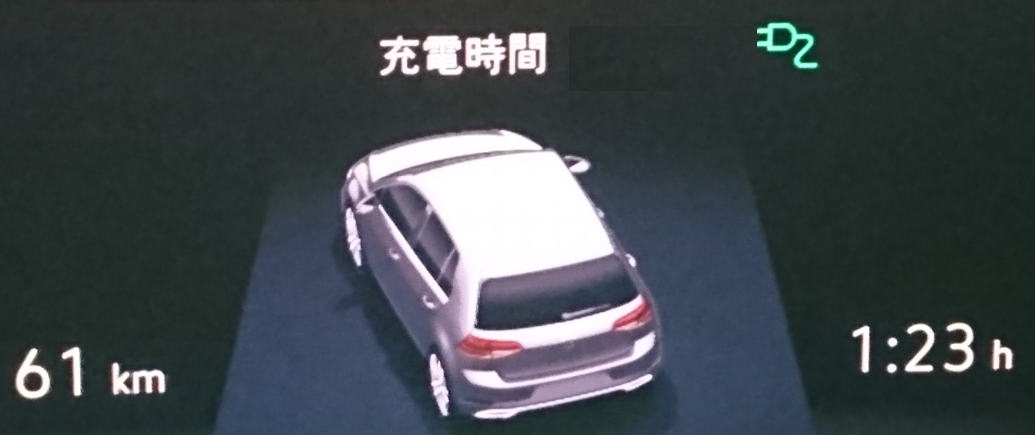

■　100V充電に非対応のVW e-Golf 、Golf GTEも100V充電が可能

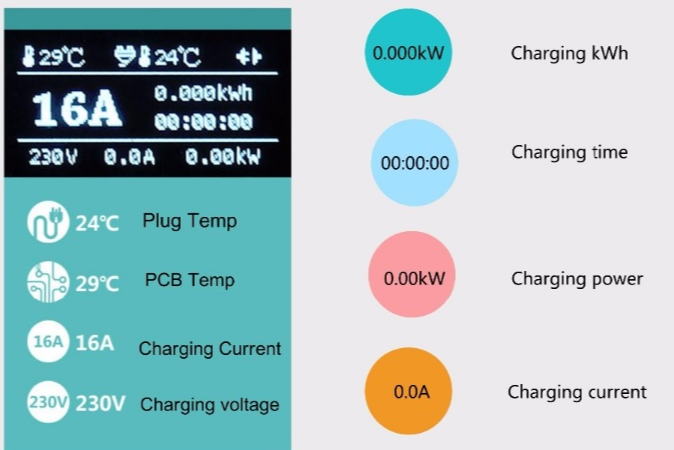

■ 　プラグ温度、充電回路温度、チャージ電流量、電源電圧、充電時間および充電量（kWh）のディスプレイ表示が可能で電気料金から1回あたりの充電コストもわかります

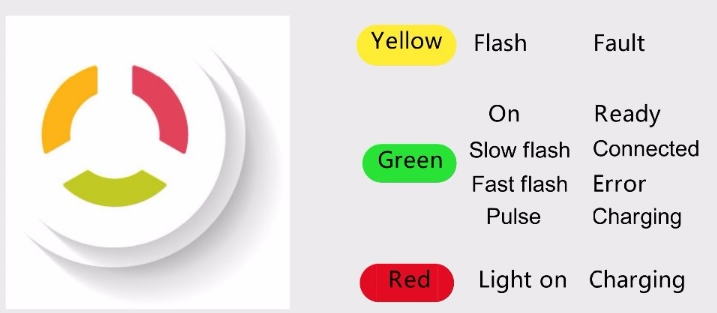

■　レッド、イエロー、グリーンの3色LEDにて充電ステータスの確認が可能。

■　オールウェザー対応で屋外使用も可能

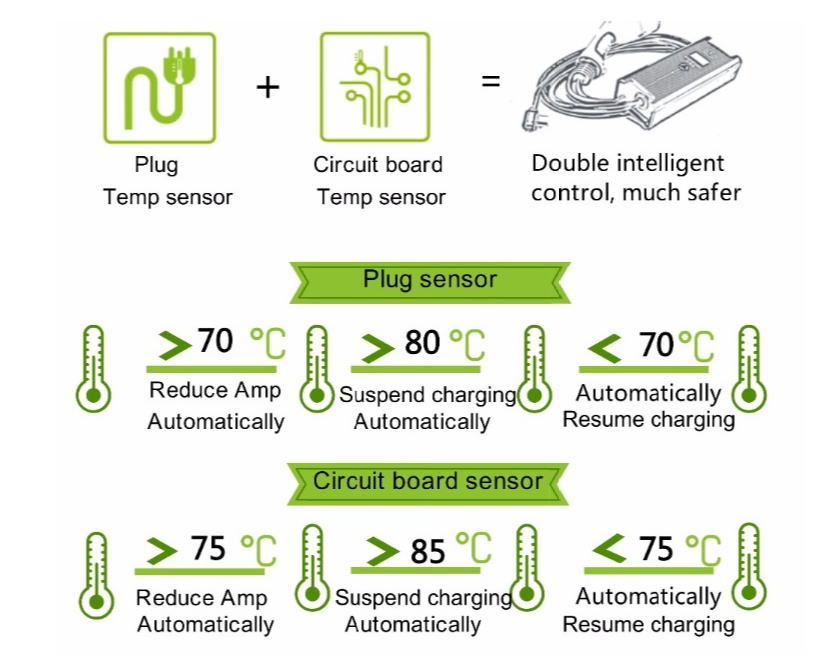

■ 　リークプロテクション、過電流・過電圧および低電圧保護、落雷サージ保護など安心保護回路搭載

■　6A、10A充電モードでは、充分な電流容量を確保できない家庭用壁面コンセントやコードリールを使用した電源延長時など、充電中の電圧降下を招く電源環境においては、115Vへのアップトランス（別売）を併用することで電圧補正して安定充電する事ができ、アパートで電源工事が難しい場合や専用回路工事までの長い工事待ちの間などの充電、旅先や友人宅など電源が取れる場所での充電の機会の向上、公共施設、店舗等での来客用充電対応が低コストで可能です。また電気工事が難しいアパート駐車場などでも充電ができる可能制が飛躍的に向上します。電気使用量がその場でわかるのが便利です。リッター換算50円前後で走れるEV・PHEVの魅力はオーナーであれば誰でも感じ取ることができます。

注意）老朽化した回路や多数の電気機器が接続された回路やコードリールを用いた場合は充電開始前の電圧が100Vあっても、電流を流すと93V程度に電圧が落ちる場合があります。この場合車両側で充電をSTOPする場合があります、これらの場合は、100Vから115Vに電圧を上げるアップトランスを用いることで充電可能となります。ただし一般家庭の1回路のブレーカーは15Aに定められていますので他の電気機器の使用によってはブレーカーが落ちます。その場合は本機充電量を6Aや10Aに下げてお使いください。

恒久的に使用される場合は、下記指針従ってください。
経済産業省　指針

＜仕様＞
■　充電動作電圧：98V ~250V（充電負荷時　98Vを下回る場合は、アップトランス併用（別売））
■　充電時間目安 : 23 kWh バッテリー搭載車　16A充電で7時間
■ 充電電流値：　 6A 、10A、16A

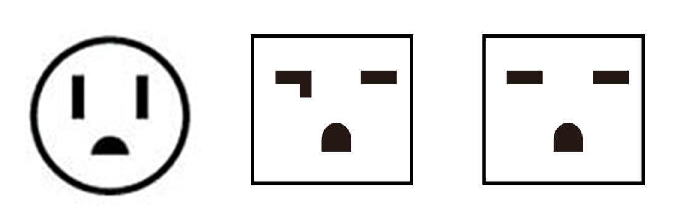

■　電源側プラグ形状　単相125V 15A 3P、単相250V 15A または 20A 3P

*単相125V 15A 2Pコンセントから電源を取るときはアース付3Pプラグを一般的2Pにする変換プラグを使用することで充電は可能ですが、安全の為必ずアースコードを接続してください。

■ 動作温度　-25～50
■ 　IPグレード　IP54
■　耐電圧試験　2000V

＜サイズ・重量＞

EVSE-1　　本体サイズ　240 x90 x 55ｍｍ 1.5Kg
コード長　　車両側　4.35m 　コンセント側　55cm

＜EVSE-32モデル＞
〇受注生産モデルで、32A Level２対応モデルです。充電電流は10A、16A、20A、24A、32Aの切り替えが可能で機能はEVSE-16に準じます。

＜EVSE-40モデル＞
40A対応モデル

注意）これらのモデルは、20A~40Aの電流を流しますので、ブレーカーを含めた専用回路の電気工事を行う必要が有ります。

＜その他＞

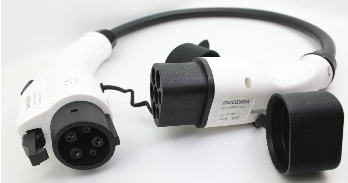

〇　IEC62196、IEC62196-２のインレットタイプの充電器、40Aタイプ、J1772からIEC62196変換コード、インレット延長ケーブル、EV/PHEV各種パーツなどは弊社までお問い合わせください。

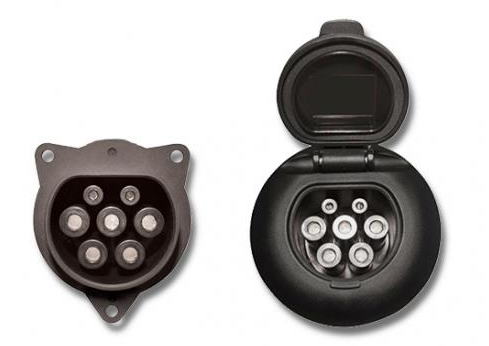

IEC62196インレット形状

〇　電気工事をともなう壁掛け型チャージャーもございます。お問い合わせください。

■ 型名（JANコード）
EVSE-16 　　　4562430951346 　　　59,800 （税別）
EVSE-32 　　　4562430951353 　　　69,800 （税別）
販売開始　：　　2019年6年15日
